JOHB-SMP3

Multi-Protocol Ethernet Option

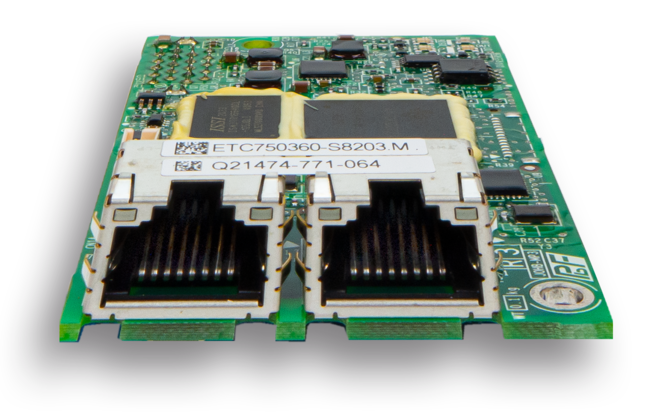

The Multi-Protocol Ethernet option card (JOHB-SMP3) is a single circuit board option card for Yaskawa AC drives that contains multiple Ethernet protocols. You can use a series of configuration switches on the circuit board to select the correct protocol for your application.

Use this page to download manuals and configuration files for your selected protocol.

Protocol Compatible Drive Series
BACnet/IP GA700, GA500 [JOHB-GA50 required]
EtherCAT A1000, D1000, R1000, U1000
CR700, GA700, GA500 [JOHB-GA50 required]
EtherNet/IP A1000, D1000, R1000, U1000
CR700, GA700, GA500 [JOHB-GA50 required]
ProfiNet A1000, U1000
CR700, GA700, GA500 [JOHB-GA50 required]
Modbus TCP/IP A1000, D1000, R1000, U1000
CR700, GA700, GA500 [JOHB-GA50 required]
MECHATROLINK-4 GA500 [JOHB-GA50 required]

EtherCAT

Use these manuals to install and set up your option card to work on an EtherCAT network.
