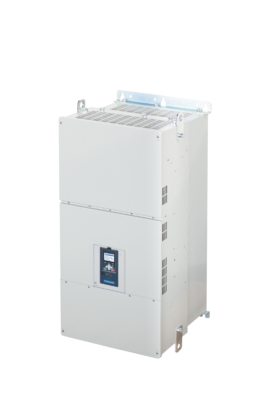

CR700 400V 3-phase
CIPR-CR70C4605BBA
Panoramica
CR700 bilancia l'applicazione del paranco alla perfezione. Grazie ai vantaggi di un design innovativo, l'azionamento per gru CR700 permette di ridurre l'investimento iniziale per la costruzione della fabbrica, aumentando la produttività, riducendo gli sforzi per la manutenzione quotidiana e aiutando a ridurre il consumo di energia.
CR700: Funzionamento sicuro ed efficiente della gru
- Controllo sincrono della posizione e applicazione tandem
- Funzione antislittamento
- Funzione di carico leggero
- e molto altro ancora per la vostra applicazione della gru
Dettagli tecnici
- Alimentazione di ingresso
- 400 V
- Corrente di uscita nominale (HD)
- 605 A
- 50% ED Rated Output Current
- x No
- Overload Tolerance (ND)
- 120 % for 60 s
- Overload Tolerance (HD)
- 150 % for 60 s
- Potenza massima del motore (HD)
- 315 kW
- Fasi di alimentazione
- Trifase
- Filtro EMC
- ✓ SI
- Tipi di motore
- Induction motor
- Encoder
- ✓ SI
- Conformità agli standard
- CE, RoHS, UL, UKCA
- Temperatura ambiente (min)
- -10 °C
- Temperatura ambiente (Max)
- 50 °C
- Altezza
- 1136 mm
- Larghezza
- 510 mm
- Profondità
- 480 mm
- Peso
- 207 kg
- Cooling method
- Air cooling
- Alloggiamento
- IP20
- Specifiche ambientali
- Standard
- Analog Input
- 3
- Analog Output
- 2
- Digital Input
- 8
- Digital Output
- 4
- Safety Level
- SIL3
- Performance Level
- PL e
- Torque Control
- Standard
- Transistor frenante
- External
- Motor Thermal Protection
- Standard
- Max Output Frequency
- 590 Hz
Download
| Nome | |||
|
3D CAD for CR700 Crane AC Drive [4605]
Model CIPR-CR70C4605BBAA CAD/CAE | |
CAD/CAE | ||
|
CR700 | Quick Start Guide
TOEP-C710617-23A Technical documentation | inglese |
Technical documentation | inglese | |
|
CR700 | Quick Setup Procedure for Models 4180 to 4605
For Models 4180 to 4605. TOEP-C710617-1LA Technical documentation | inglese |
Technical documentation | inglese | |
|
CR700 | Technical Manual
SIEP-710617-23B, incl. EZZ023534 Rev. 2, EZZ023535, EZZ023536, EZZ024800, EZZ024848 Technical documentation | inglese |
Technical documentation | inglese | |
|
GA700 GA800 CH700 CR700 ACMA Declaration of Conformity
Radiocommunications (Electromagnetic Compatibility) Standard: 2017 (AS/NZS CISPR 32:2015) Certificazione | inglese |
Certificazione | inglese | |
|
GA700 GA800 CH700 CR700 LA700 TÜV Safety Certification
TÜV Certification AC Drive Serie GA700 GA800 CH700 CR700 LA700, IEC 61508-1:2010 IEC 61508-2:2010 IEC 61508-3:2010 EN 61508-1:2010 EN 61508-2:2010 EN 61508-3:2010 ISO 13849-1:2015 EN ISO 13849-1:2015 IEC 62061:2005 IEC 62061:2005/AMD1:2012 IEC 62061:2005/AMD2:2015 EN 62061:2005/A2:2015 EN 61800-5-1 :2007 EN 61800-5-2:2007 IEC 61000-6-7:2014 EN 61000-6-7:2015 Certificazione | inglese |
Certificazione | inglese | |
|
CR700 AC Drives | EU Declaration of Conformity
Low Voltage Directive, Electromagnetic Compatibility Directive, Machine Directive, RoHS, Certificate No. S2104-01 issued Apr 26, 2021 Certificazione | ceco, danese, olandese, inglese, finlandese, francese, tedesco, italiano, polacco, sloveno, spagnolo, svedese |
Certificazione | ceco, danese, olandese, inglese, finlandese, francese, tedesco, italiano, polacco, sloveno, spagnolo, svedese | |
|
2D CAD for CR700 Crane AC Drive [4605]
Model CIPR-CR70C4605BBAA CAD/CAE | |
CAD/CAE | ||
| Input Reactor for CR700 | 3D Data for all sizes CAD/CAE | | CAD/CAE | ||
| Input Reactor for CR700 | Data sheet Data sheet | inglese | Data sheet | inglese | |
| Input Reactor for CR700 | EU Declaration of Conformity Certificazione | inglese, tedesco | Certificazione | inglese, tedesco | |
|
Replacement Guide from A1000 to CR700
VAN-V17001E<1> Technical documentation | inglese |
Technical documentation | inglese | |
| Braking Resistor (UL & Temp) | 2D Drawings, Datasheet, Overload Curves CAD/CAE | inglese, tedesco | CAD/CAE | inglese, tedesco | |
|
CDBR Braking Unit for AC Drives | 2D Data
CAD files for CDBR-4045, CDBR-4240 CAD/CAE | |
CAD/CAE | ||
| CR700 AC Drive for Crane Applications | EPLAN EPLAN | | EPLAN | ||
|
CR700 | Data Sheet
The Crane Drive for Industrial Applications Data sheet | inglese |
Data sheet | inglese | |
|
CR700 AC Drives for Cranes
YEU_Inv_CR700_EN_v1 Brochure & Cataloghi | inglese |
Brochure & Cataloghi | inglese | |
|
CR700 AC Drives for Cranes
YEU_Inv_CR700_DE_v1 Brochure & Cataloghi | tedesco |
Brochure & Cataloghi | tedesco | |
|
CR700 Inverter CA per applicazioni di sollevamento
YEU_Inv_CR700_IT_v1 Brochure & Cataloghi | italiano |
Brochure & Cataloghi | italiano | |
|
GA700 Inverter CA per applicazioni di sollevamento
YEU_Inv_CR700_IT_v1 Brochure & Cataloghi | polacco |
Brochure & Cataloghi | polacco | |
|
CR700 AC Drives for Cranes
YEU_Inv_CR700_TR_v1 Brochure & Cataloghi | turco |
Brochure & Cataloghi | turco | |
|
DriveWizard10
Beim DriveWizard10 handelt es sich um ein Support Tool welches entwickelt wurde, um die Inbetriebnahme und Fehlerbehebung von Yaskawa-Antrieben so einfach wie möglich zu machen. Software | |
Software |
